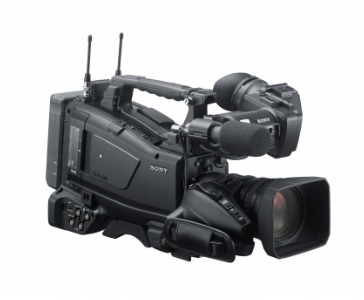

索尼PXW-X580肩扛式摄像机

时间:2022-03-18 作者: 浏览:407次

PXW-X580(PXWX580)

三片 2/3 英寸 Exmor CMOS 成像器 XDCAM 家族具备良好配重的先进的肩扛式摄录一体机,并具有增强的网络功能和低功耗


规格

一般信息

重量

约 3.6 kg(仅机身,不含镜头、寻像器、麦克风)
约 7 lb 15 oz(仅机身,不含镜头、寻像器、麦克风)

尺寸(宽 x 高 x 深)[*1]

150 x 269 x 332 mm(仅机身,不含突出部分)
6 x 10 5/8 x 13 1/8 英寸(仅机身,不含突出部分)

持续运行时间

BP-L80S 播放时间约 200 分钟,
BP-GL95A 播放时间约 240 分钟


镜头

镜头接口

索尼 2/3 英寸卡口座

变焦比率

仅限 PXW-X580KF: 16 倍(光学),伺服/手动
仅限 PXW-X580KC: 20 倍(光学),伺服/手动

焦距

仅限 PXW-X580KF: f = 8 - 128 mm
(35mm 等效: f = 31.5 - 503 mm)
仅限 PXW-X580KC: f = 8.2 - 164 mm
(35mm 等效: f = 32.3 - 645.1 mm)

光圈

仅限 PXW-X580KF/PXW-X580KC: F1.9 - F16 和关闭、自动/手动可选

聚焦

仅限 PXW-X580KF: 自动聚焦/手动聚焦/完全手动聚焦可选 *3
仅限 PXW-X580KF: 800 mm 至无限远(微距功能关闭)
仅限 PXW-X580KF: 50 mm 至无限远(微距功能打开,使用广角镜头)
仅限 PXW-X580KC: 全手动聚焦
仅限 PXW-X580KC: 900 mm 至无限远(微距功能关闭)
仅限 PXW-X580KC: 10 mm 至无限远(微距功能打开,使用广角镜头)

滤镜直径

M82 mm,间距 0.75mm(镜头上)

输入/输出

同步锁相输入

BNC (x1),1.0 Vp-p,75 Ω,不平衡

时间码输入

BNC (x1),0.5 V 到 18 Vp-p,10 kΩ

SDI 输入

符合 SMPTE ST292/ST259 标准,4 通道音频
1.5G
素材池录制(最高 1080 59.94i)

音频输入

CH1/CH2: XLR 型 3 针(母头)(x 2),线路/麦克风/麦克风/+48 V 可选
线路: +4、0、-3 dBu
AES/EBU: 符合 AES3
麦克风: -70 dBu 至 -30 dBu

麦克风输入

XLR 型 5 针,母头: -70 dBu 至 -30 dBu

WRR(无线麦克风接收器)

D-sub 15 针
模拟 CH1: -40 dBu
数字 CH1/CH2: -40 dBFS

SDI 输出

输出 1/2: BNC (x2),0.8 Vp-p,
不平衡,3G HD/1.5G HD/SD 可选,
符合 SMPTE ST424/ST425 Level-A/B、ST292/ST259 标准,
4 通道音频

视频输出

BNC、SD 模拟复合/HD-Y 可选

音频输出

XLR 型 5 针,公头,+4/0/-3 dBu(平衡)

时间码输出

BNC,1.0 Vp-p,75 Ω

耳机输出

立体声迷你插孔 (x1)
-11 dBu 参考电平输出,最大监视器音量,16 Ω 负载

扬声器输出

单声道,300 mW 输出

DC 输入

XLR 型 4 针,公头,11 V 至 17 V DC

直流输出

圆形 4 针,11 V 至 17 V DC,1.8 A 最大额定电流

镜头

12 针,镜头电源(11 V 至 17 V DC,1.0 A 最大额定电流)

远程控制

8 针

高压汞灯泡

2 针

摄像机适配器

D-sub,50 针 (x1)

以太网

RJ-45 (x1),100BASE-TX: IEEE 802.3u,10BASE-T: IEEE 802.3

USB

USB 3.0/2.0 4 针(A 型),USB2.0 4 针(B 型),USB2.0 4 针(A 型)

HDMI

A 型,19 针 (x1)

寻像器

20 针(如果用于 HDVF 系列寻像器)、26 针(如果用于 CBK-VF02、HDVF-L750)

音频性能

频率响应

20 Hz 至 20 kHz(±3 dB 或更小)

动态范围

90 dB(典型)

失真

0.08% 或更低(-40 dBu 输入电平)

动态余量

20 dB(出厂默认值)(20、18、16、12 dB),EBUL

摄像机部分

成像器

3片2/3英寸“Exmor”高清 CMOS

有效像素

1920 (H) x 1080 (V)

光学系统

F1.4 棱镜系统

灵敏度(2000 lx,89.9% 反射率)

F12(典型)(1920 x 1080/59.94i 模式)
F13(典型)(1920 x 1080/50i 模式)

信噪比

62 dB (Y)(噪声抑制开启)

水平分辨率

1,000 电视线或更高(1920 x 1080i 模式)


寻像器

寻像器

仅限 PXW-X580KF/PXW-X580KC: 3.5 英寸 *18 彩色液晶监视器: 960 (H) x 540 (V),四分之一高清尺寸

其他设备

内置液晶监视器

彩色液晶屏,屏幕大小: 8.8 厘米(3.5 英寸)对角线*18,高宽比: 16:9,分辨率: 960 (H) × 540 (V)
对于视频显示、音频电平、TC、电池和介质剩余容量

内置扬声器

(x1)

介质 SxS 卡槽

外形规格: Express 卡/34,插槽数: 2,连接器: 兼容 PCMCIA Express 卡,
写入速率: 50 Mbps 或更高,读取速率: 50 Mbps 或更高

介质 SD 卡槽

代理 (1),实用程序 (1)

GPS

内置网络模块

NFC

*5 是

支持的介质

高分辨率视频/音频

SxS 卡
XQD 卡(带 XQD 适配器,QDA-EX1)
SDXC 卡(带 XQD 适配器,MEAD-SD02)

代理视频/音频和实用程序
